自作パソコン２号機の記録（2021年01月～ ） |
|
１号機(2010年11月～2021年01月)
|

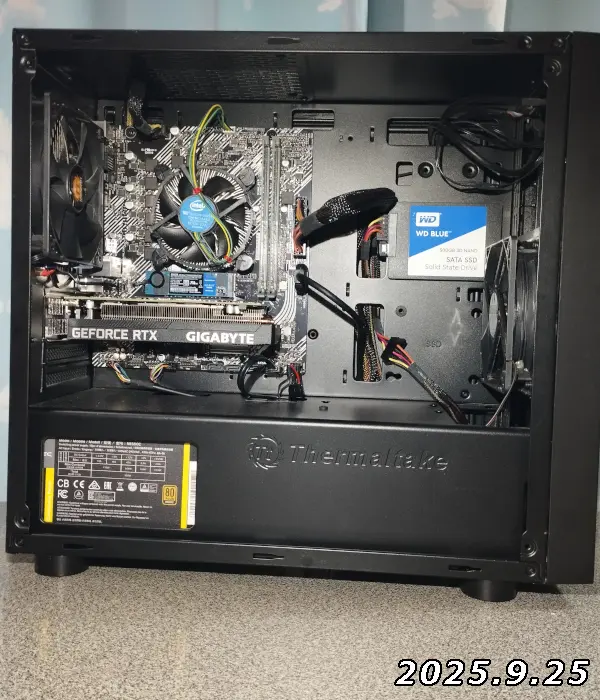

/20251018Internal600x700.webp "左側面")
/20251018terminals600x700.webp "後面")
●2025年9月25日：
グラフィックボ－ド取り替え。 ●2021年10月22日： Windows11にアップグレード。 ●2021年6月27日：  Windows11の互換性を確認。 ●2021年1～2月： 以前の自作パソコン のSSDを継続し、新規パ－ツで組み立てる。
--継続パーツ--
SSD・外付けHDD・モニタ－ キーボード・マウス
＜新規パーツ＞
１．新パ－ツの購入。PCケ－ス・マザ-ボ－ド・CPU メモリー・M.2 SSD・電源ユニット ２．組み立て。 ３．ライセンス認証。 ４．ベンチマーク。 ５．M.2 SSDの取り付け。 ６．クリ－ンインスト－ル。 --------------------- |
|
グラフィックボ－ド取り替え |
GIGABYTE NVIDIA RTX3050 搭載 グラフィックボード /s_20250925GV-N3050OC-6GL.webp "GPU")
👉動画書き出しの時、cpuが100％近くになるので購入。■NVIDIA RTX3050 搭載 グラフィックボード、GDDR6 6GB。 ■メ－カ名：GIGABYTE。 2025.09.22 amazon(¥24,218.)で購入。 |
|

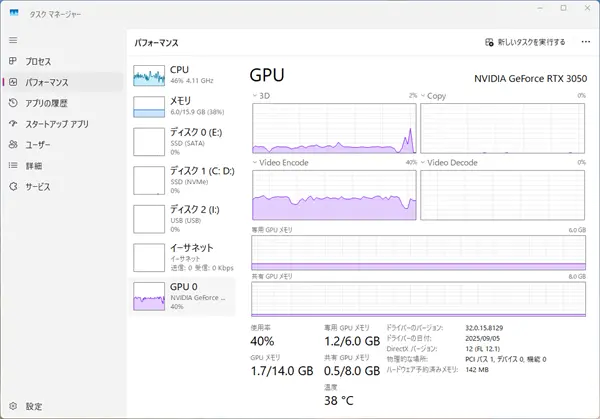

2025.9/28; 4Ｋ60fpsの動画をカット編集後、書き出し時の性能を確認してみた。動画編集ソフトは、AviUtl ExEdit2 beta13です。 ➡️ AviUtlのお部屋 2025.11/01;AviUtl ExEdit2 beta18を公開していた。 2025.11.02 👉1.タスクマネ－ジャ－でパフォーマンスをチェック。 |
|
👉2.HWMonitorアプリでcpuの温度をチェック。 |
|
１．パ－ツの購入 |

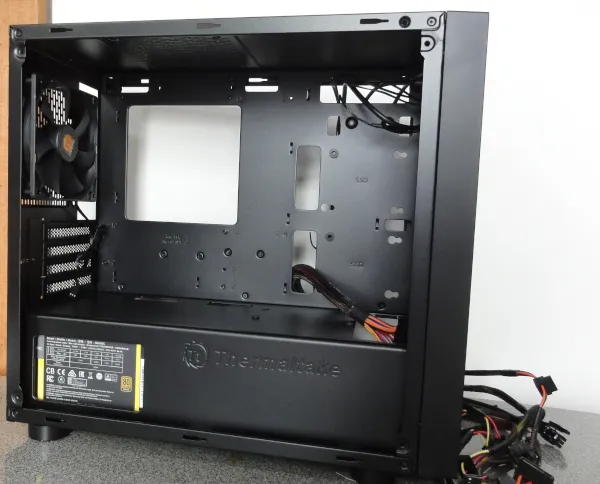

（１）PCケ－ス、電源ユニット /PC%20case.webp "PC case")
Antecの電源ユニットを取り付けた写真です。左右の側板を外しています。■Thermaltake Versa H17 ミニタワー型PCケース amazon(¥3,009.) メ－カ名： Thermaltake 電源ユニットは付属していませんが、後に１２cmの静音ファンが取り付けられています。 ■型番:550Wモデル NE550C amazon(¥5,282.) メ－カ名： Antec ・容量550Ｗ、80PLUS BRONZE認証取得。 |

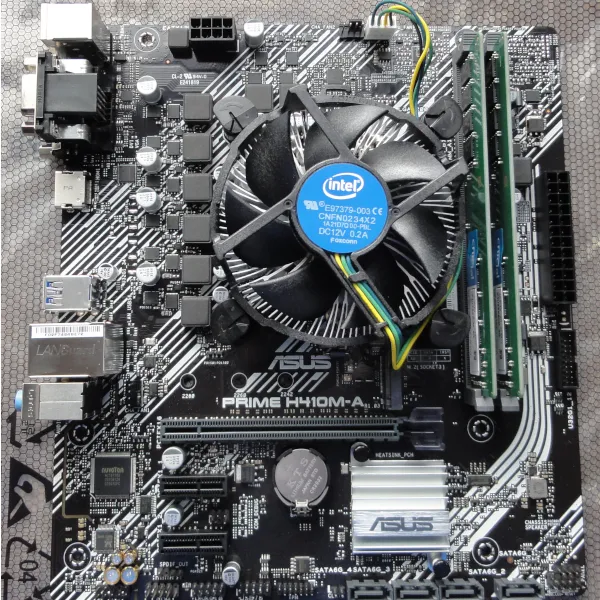

（２）マザ－ボ－ド /Motherboard_1.webp "Motherboard")
マザ－ボ－ドにCPU・CPUファン・メモリ－を取り付けた写真です。メ－カ名： ASUS ■PRIME H410M-A(MicroATX) amazon(¥9,180.) ・M.2 Socket 3 with M Key. type 2242/2260/2280 storage devices support (SATA & PCIE 3.0 X2 mode). ・付属品 ①I/O Shield. ②2 x SATA 6Gb/s cable(s). ③1 x M.2 Anchor. ④1 x Supporting DVD. ⑤User manual. |
（３）CPU /CPU_i3.webp)
■Core i3 10100 BOX TSUKUMO(¥12,958.)メ－カ名： intel 付属；CPUファン。 |

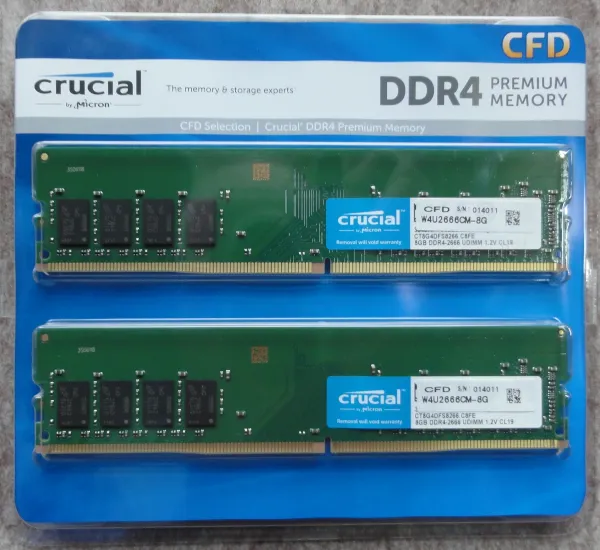

（４）メモリ－ /Memory.webp "Memory")
■W4U2666CM-8G amazon(¥6,936.)メ－カ名： CFD販売 |
|
|
|
２．組み立て １月１６日（水）
|

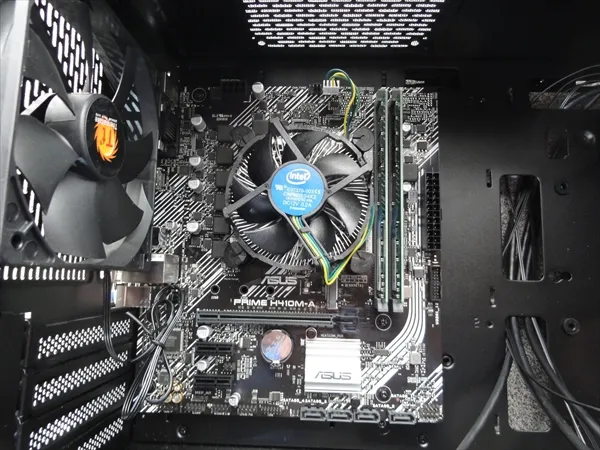

マザ－ボ－ドの取り付け /Motherboard_2.webp "バックパネル・マザ－ボ－ド取り付け")
・ケ－スを横に寝かせて、バックパネルとマザ－ボ－ドを取り付ける。・ケースを元に戻し電源ユニットを取り付ける。 |

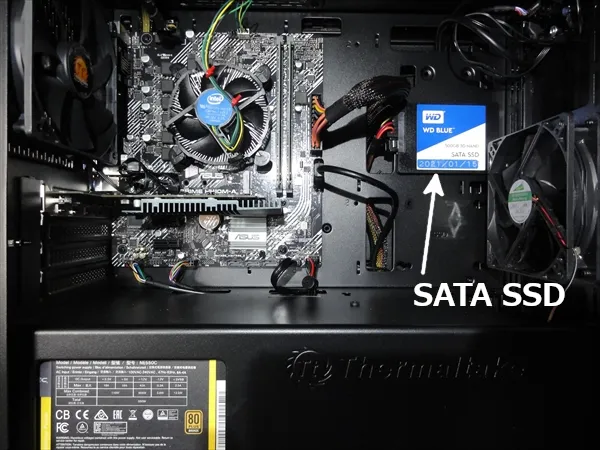

/Motherboard_3.webp "ケ－ブル接続")
・電源ユニットのATXケ－ブルコネクタをマザ－ボ－ドのATX電源端子に接続。・PCケ－スから出ているケ－ブルをマザ－ボ－ドの端子に接続。 ・1号機の[SATA SSD]を取り付け、ケ－ブルを接続。 裏面配線が出来るのでスッキリしています。ケース内部の掃除もやり易そうです。 |
|
|
|
３．取り付けた1号機の[SATA
SSD]から起動とライセンス認証：１月１６日（土） |
|

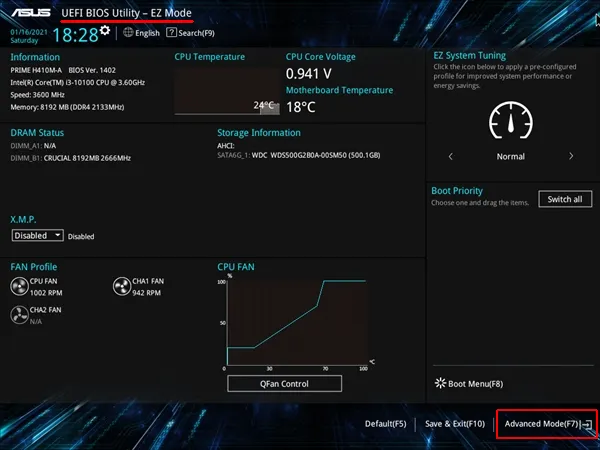

（１）UEFI BIOSを起動する。日本語表記、マウス操作ができます。

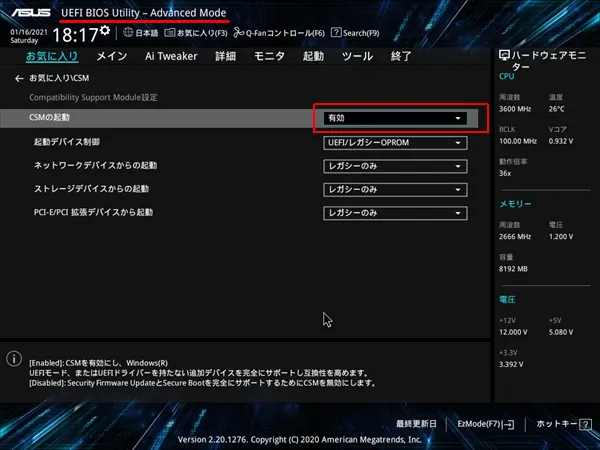

＜EZ Mode＞ 右下の[Advanced Mode]をクリックする。 ＜Advanced Mode＞ システム (起動) ドライブがレガシ－BIOS(MBR)なのでCSMを[有効]にする。 これを[有効]にすると、レガシーBIOS(MBR)から起動が出来るようになります。 |
（２）無事にWindows10が起動。ライセンス認証されているか確認します。

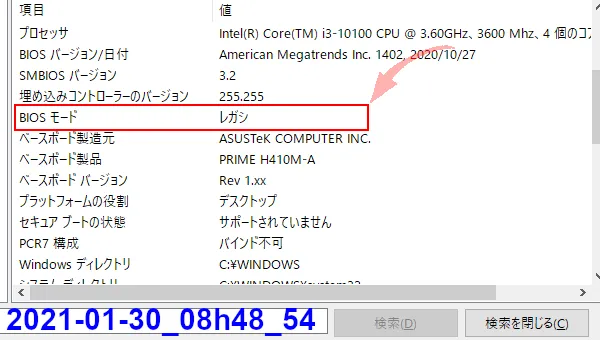

・[設定]⇒[更新とセキュリティ]⇒[ライセンス認証]で確認、windowsはライセンス認証されていませんでした。 ここで、スパナマークの[トラブルシューティング]をクリック。 ・トラブルシューティングで認証できません。 下にある[このディバイス上のハ－ドウエアを最近変更しました]をクリック。 ・認証できない、２回ほどやり直したが結果は同じだった。 ・少し間をおいて（頭を冷やして？）．．．。 最初からライセンス認証をすると「Windows10を再度ライセンス認証する」の画面が出ました。 ”現在使用中のデバイスは、これです”に☑をいれる。 ・[アクティブ化]が青に変わったのでこれをクリックする。 ・認証された。 ・ライセンス認証されているか再確認する。 ・BIOSモ－ド。 無償アップグレードしたwindows10を使用し、ほとんど新規パーツなので不安でしたが、ライセンス認証を通りました。 （新規にWindows10 Homeを購入すると、¥19,360 (税込)の出費になります。） |
|
|
|
４．ベンチマーク １月１６日（水）
|
|
ベンチマーク：自作パソコン１号機（２０１０年１１月組立）と２号機（２０２１年１月組立）の比較。

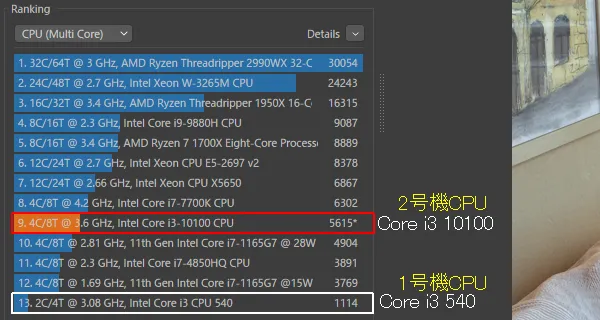

・CrystalDiskMarkの結果 ・CINEBENCHの結果。 |
|
５．M.2 SSDの購入と取り付け ２月６日（土）
|

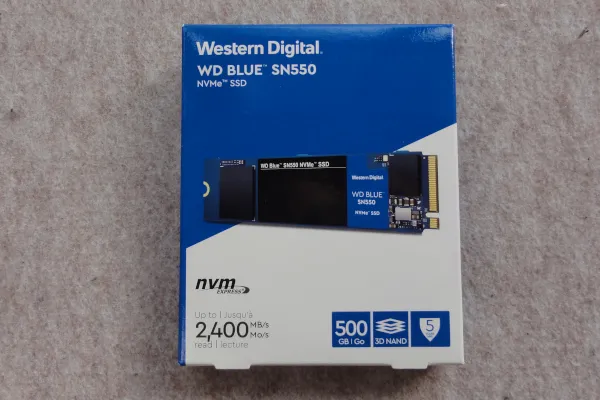

（１）M.2 SSD /M.2-2280 NVMe SSD.webp "M.2")
M.2 2280 NVMe WDS500G2B0C-EC。 amazon(¥6,770.)メ－カ名： Western Digital ・容量：500GB。 ・インターフェース：M.2 PCIe Gen3 8Gb/s、最大4レーン。 ・フォームファクター：M.2 2280。 |
（２）M.2 SSDの取付方法。 /M.2 SSD_mounting-1.webp "mounting")

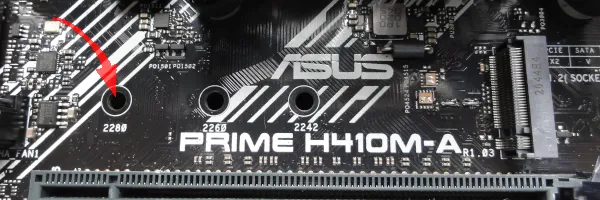

①M.2 2280 SSDを取り付ける場所。（固定する穴位置は左側の2280マーク） |
/M.2 SSD_mounting-2.webp "mounting")

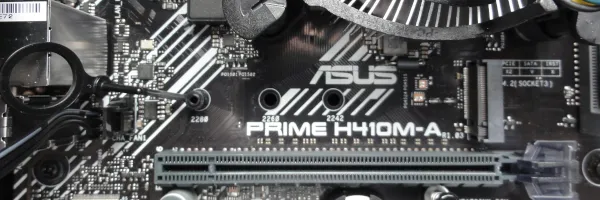

②マザーボードに付属していた'M.2 Anchor'を穴に差し込む。 |
/M.2%20SSD_mounting-3.webp "mounting")

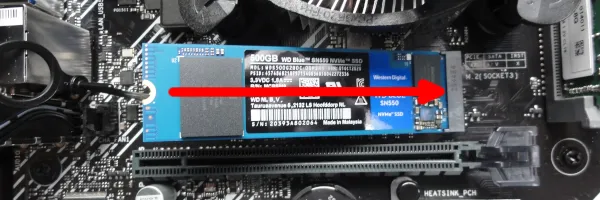

③マザーボード上のコネクターにM.2を少し角度を付けて差し込む。 |
/M.2%20SSD_mounting-4.webp "mounting")

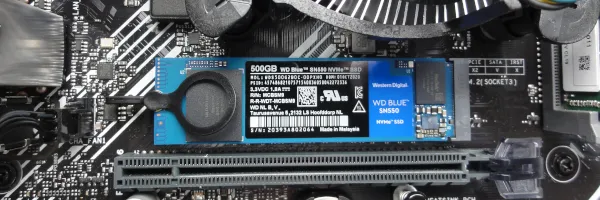

④M.2を押さえながらピン先を穴に差し、コツンと感じるまで押し込む。マザーボード裏面で黒いピン先が出ているのを確認する。 （CPUファンの固定と同じやり方です。） |
|
６．Windows10 クリ－ンインスト－ル ２月６日（土）
|
|
windows7(64bit)から無償アップグレードしたシステムなので新規にクリ－ンインスト－ルする事にしました。

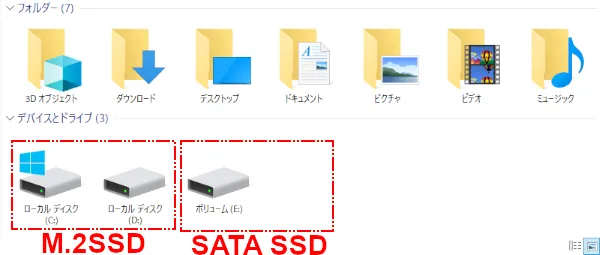

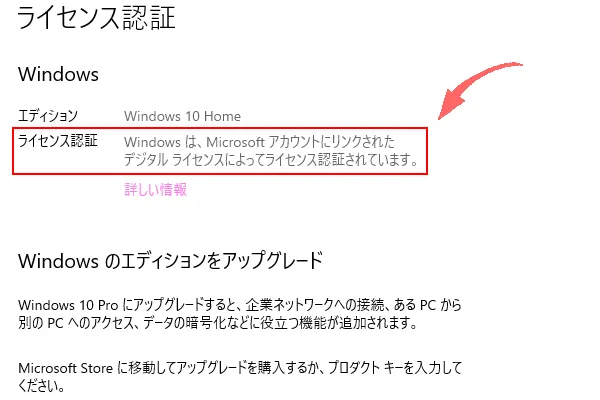

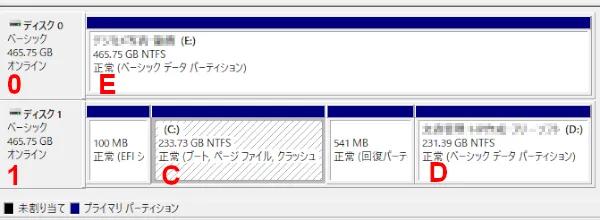

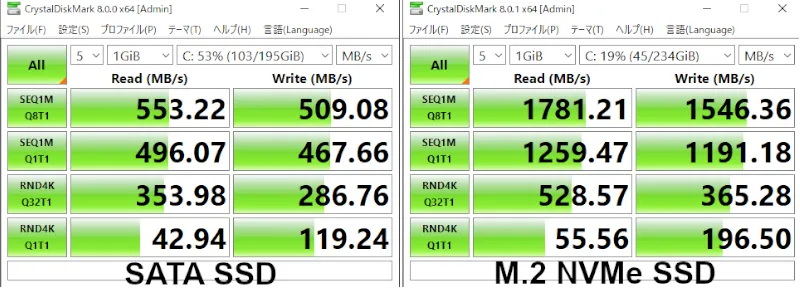

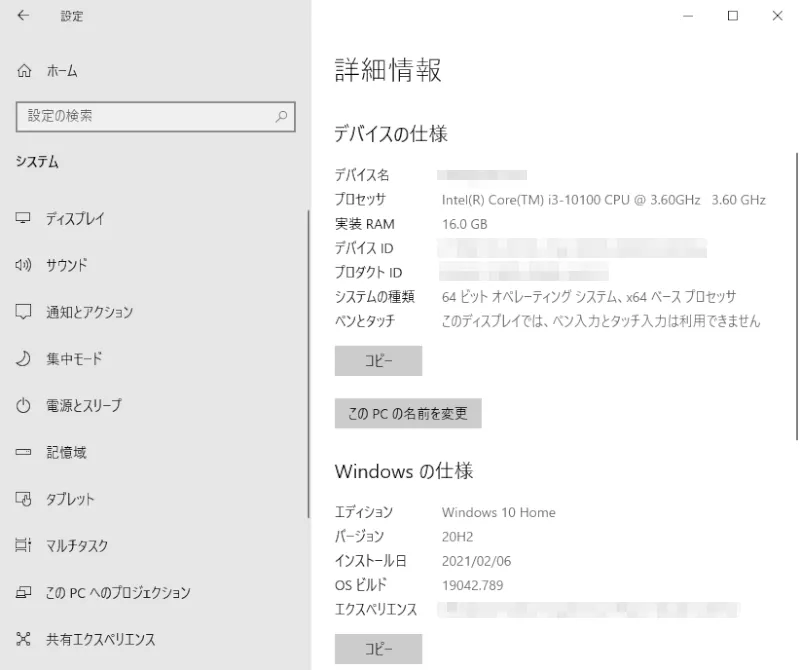

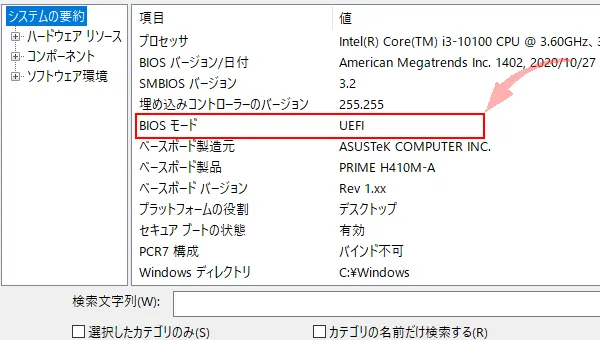

（10年使用したシステムなので不要なソフト・ゴミなどが多く、ウイルスソフトが入っているかもしれない？） ①購入したM.2 SSDにwindows10をインスト－ル。 ②システムが入っていたSATA SSD(MBRデイスク)はGPTデイスクに変換して使用する。 重要：予めWindows10はMicorsoftアカウントでログインする。 マイクロソフトからツール をダウンロードして、インストール メディア (USBフラッシュドライブ) を作成。 このインストール メディア (USB)から起動するようにBIOSを設定する。 インストール メディア (USB)から起動するとWindows 10のセットアップが開始される。 画面に従い、各項目を設定してインストールが完了する。 ・詳細情報 ・ライセンス認証されているか確認する。 ・BIOSモ－ド確認する。 システムの要約：[スタ－ト] ⇒ [Windows管理ツール] ⇒ [システム情報] ・CrystalDiskMarkで比較。（処理が速くなったと実感しました。） ・OSが入っていたSATA SSDを[diskpart]を使って初期化してMBTからGPTデイスクに変換する。 [MBR2GPT] を使って変換できるかどうか検証(コマンド:validate)してみたが、エラ－メッセージが出て出来ませんでした。 ◎事前に、M.2 SSDのクロ－ン（バックアップ用SSD）作成とSATA SSDのデータを外付けHDDに保存。 ◎念のため外付けHDDを外して、接続はSATA SSDとM.2だけにして[diskpart]を実行。 ディスク0がSATA SSD、ディスク1がWindows10をクリ－ンインスト－ルしたM.2 SSD。 ①[list disk]コマンドで接続しているディスクを確認する。 *が付いていればGPTのディスク。無ければMBRのディスクです。 ②[select disk 0]を入力してディスク0を選択、[list disk]で左側に*が付いているのを確認する。 思い切って初期化[clean]、続いて変換[convert gpt]する。 コマンドを入れて【Enter】キィーを押すと即実行されます。（”実行しますか？”とかメッセ－ジは出ません！） エクスプローラーでSATA SSDが認識された。 ・ディスク管理 ディスク0にSATA SSD、ディスク1にシステムが入ったM.2SSDが割り当てられています。 |
|
７．Windows11の互換性を確認をする。 2021.06.27(Sun) |
|
（下は内容）
 上項目のチェック方法； ・TPMは、タスクバーの[検索窓]に' tpm.msc 'と入力し、アプリを開き確認する。 ・項目のほとんどは「システム情報」で確認できます。[検索窓]に' システム情報 'と入力して同様に確認が出来る。 又は、スタ－ト ⇒ Windows管理ツ－ル ⇒「システム情報」を表示して確認する。 今年2月に組んだPCが、次期Windows11に無料アップグレードできるかアプリで確認。

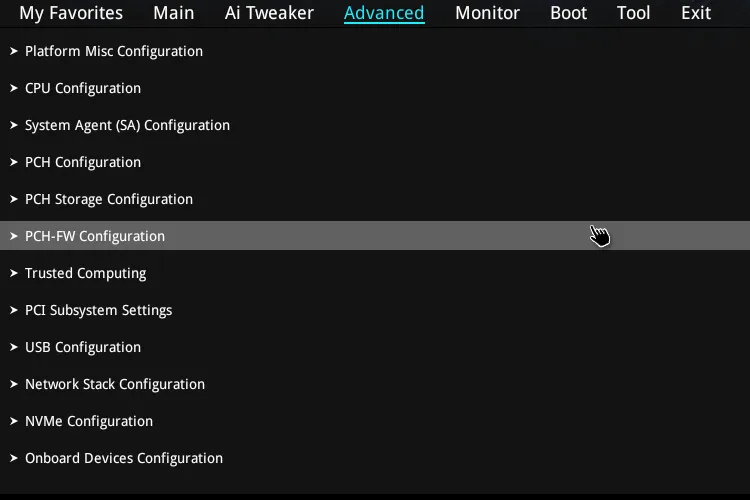

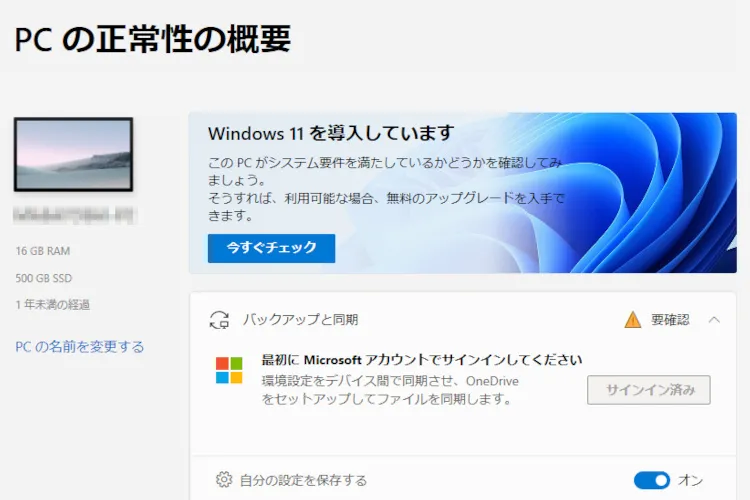

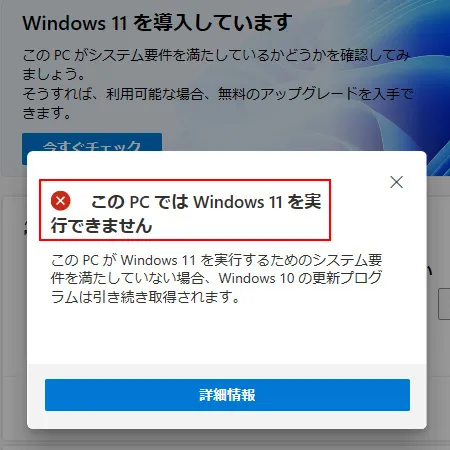

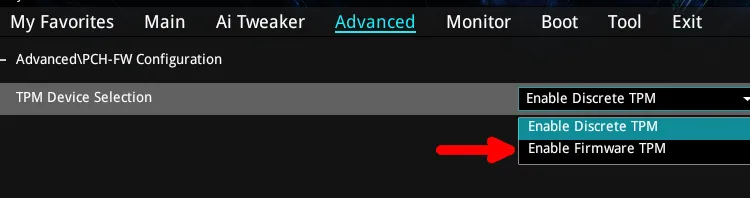

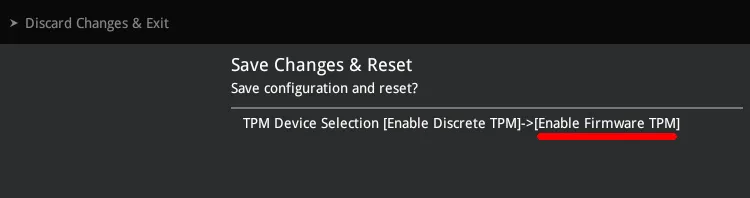

 ６月２７日；インストールしたアプリのアイコン。 バ－ジョン(2.3.2106.25001)。→ ９月２２日；再インスト－ル、バ－ジョンは(3.0.2109.14001)です。 アプリの起動画面。  今すぐチェック を実行した結果はNG。  UEFI(BIOS)起動して[Advanced]の項目でPCH-FW Configuraionの設定を変更。  デフォルトで[Enable Discrete TPM]になっていたので、[Enable Firmware TPM]に変更した。 ・[Enable Discrete TPM]は、MB上のTPMモジュールを利用する場合。 ・[Enable Firmware TPM]は、CPU内のTPM機能を利用する場合。

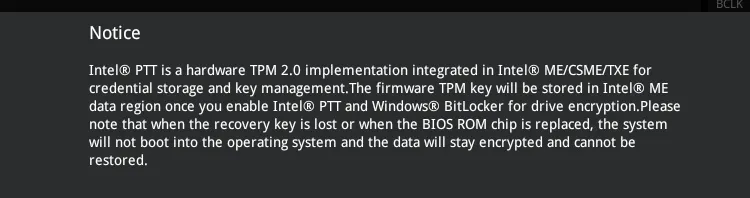

＜上のNoticeをgoogle翻訳する＞

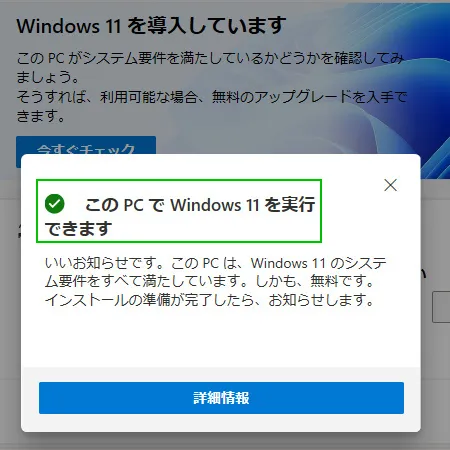

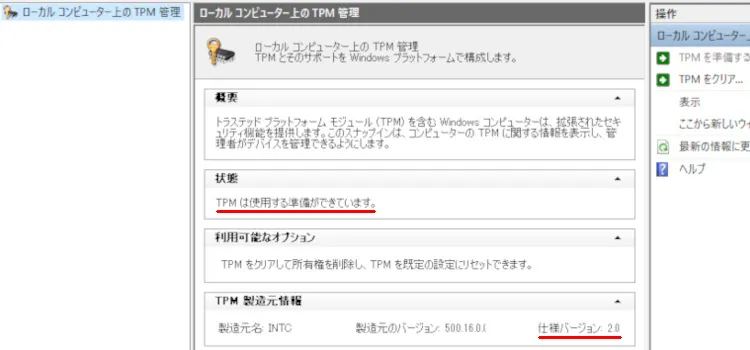

通知 Intel PTTは、クレデンシャルストレージとキー管理のためにIntel ME / CSME / TXEに統合されたハードウェアPTM2.0実装です。 ドライブの暗号化に対してIntelPTTとWindowsBitLockerを有効にすると、ファームウェアTPMキーがIntelMEデータ領域に保存されます。 リカバリキーを紛失した場合、またはBIOS ROMチップを交換した場合は、次の点に注意してください。 システムはoperationgシステムで起動せず、データは暗号化されたままになり、復元できません。  UEFI(BIOS)保存終了する。 PCを立ち上げ、TPMの管理コンソール（tpm.msc）を起動してTPM管理で確認する。  再度、チェックアプリで確認OK。  |
|
８．Windows11にアップグレ-ド。 2021.10.22(Fri) |

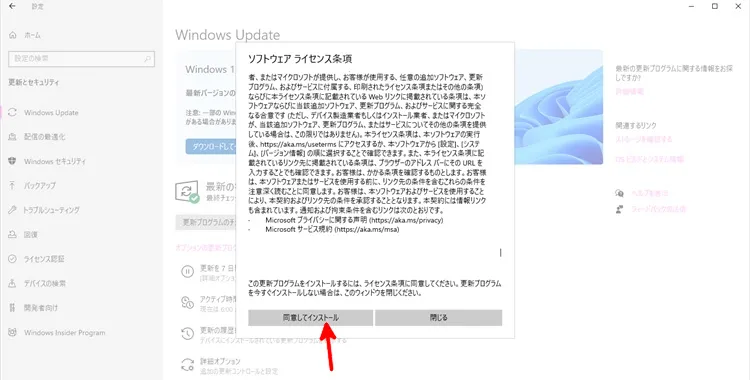

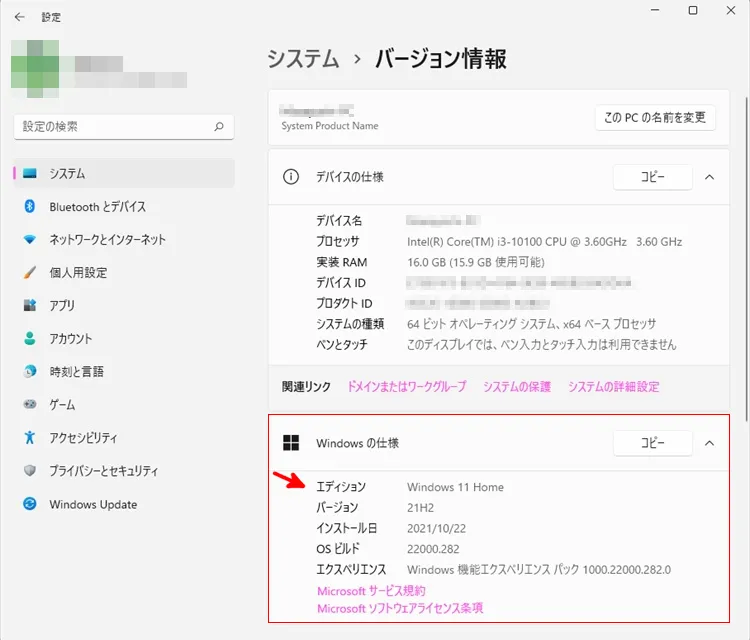

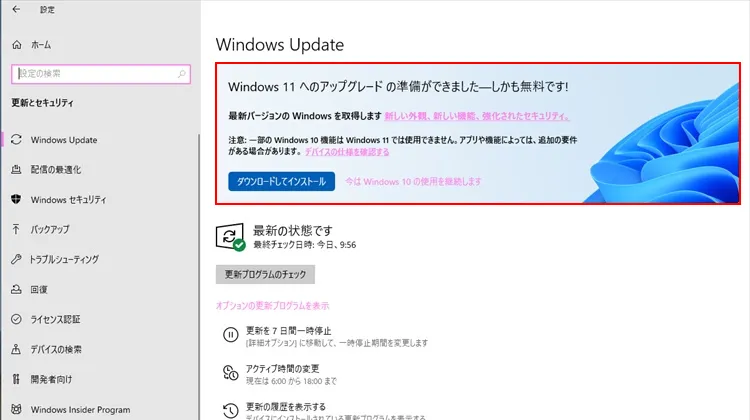

Windows11のアップグレード案内。 さっそく、ダウンロ－ド（６分）してインスト－ル（３０分）。再起動を繰り返し（６分）て終了した。  バ－ジョンを確認する。  |
